Переключатель стеклоочистителей с регулируемым прерывистым режимом работы

[Beard 517 rus]

[Sergeykld]

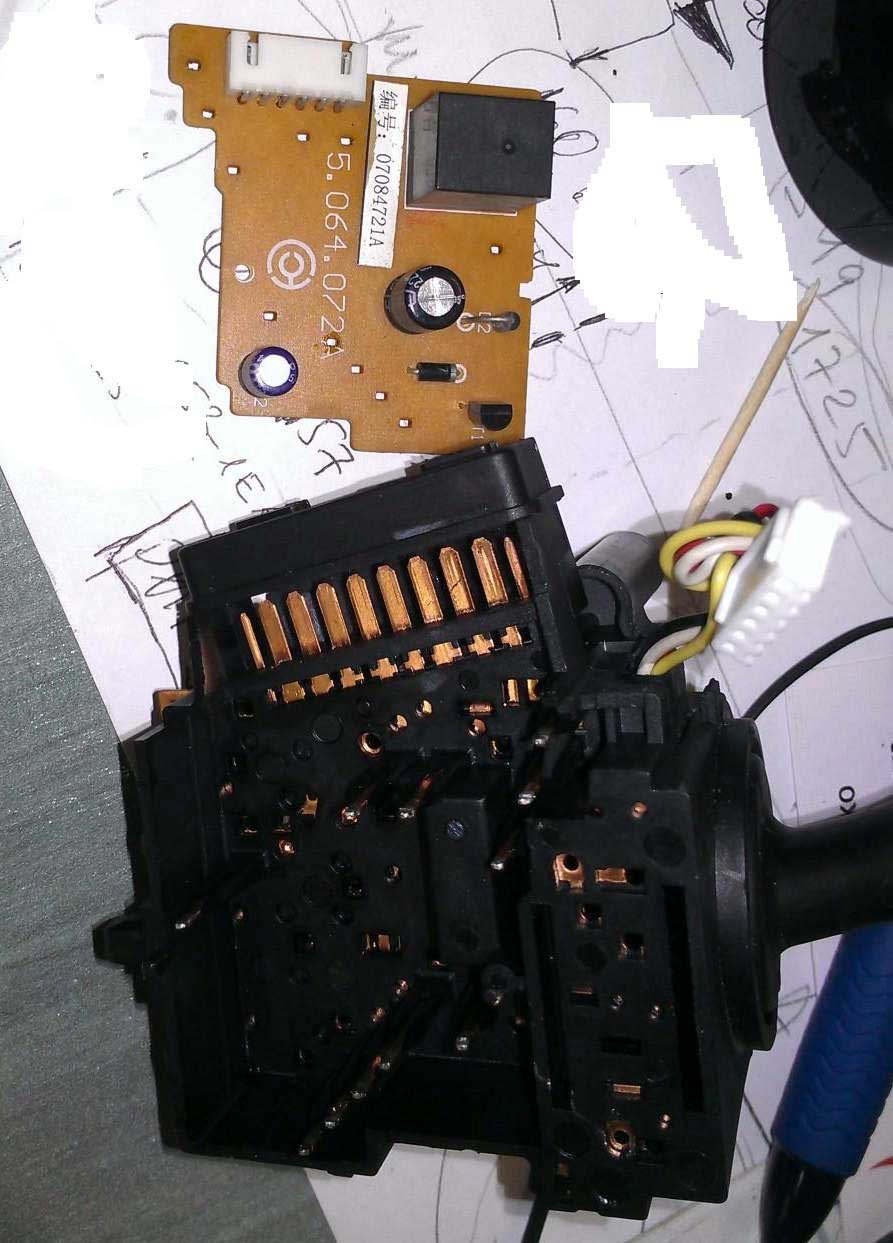

Все верно у меня плата с обратной стороны абсолютно гладкая, даже дорожек нет.
И белого разъема нет.
У меня совсем другой блок по маркировке. Такую здесь не встречал.

[Dumon76]

Sergeykld
Судя по вашему фото, на плате видны отверстия с металлизацией, по идее, с другой стороны должна быть "клякса", типа "пломбы", иначе говоря мелкосхема, на которой всё реализовано, а так действительно, плата первый раз появилась в "эфире". Но, все сигналы с этого блока должны быть идентичны сигналам с блоков других модификаций.

[Sergeykld]

Я понял про кляксу что вы имеете ввиду (по типу бескорпусных микросхем), но ни чего подобного нет.
Более того не знаю работал ли изначально интервальный режим. Плюс интересный момент с местоположением включения заднего дворника.

[Dumon76]

[Beard 517 rus]

Dumon76
Посмотрел фото внимательней. Поводов нет, похоже и задниц дворник не работает... Очень похоже, что это просто "заготовка".

[Dumon76]

Beard 517 rus
Да согласен, странная плата, первый раз такую вижу...

[Sergeykld]

[Dumon76]

Sergeykld
Да, похоже проводов не хватает, видимо переделали на выносной переключатель т.к. :
1 провод- прерывистый режим задн. дворника
2 провод- постоянный режим режим задн. дворника
3 провод- омывайка режим задн. дворника
Я бы посоветовал просто купить штатный переключатель и не мучатся, примерно как здесь http://www.relines.ru/products/t11-3774130 , работу задн. дворника, при желании, можно восстановить как у штатного, можно оставить и так, это не так актуально, как прерывистый для переднего.

[Sergeykld]

У меня цель реле программируемое "приделать", с этой целью хотел родное выкинуть, чтоб косяков не было.
Поэтому в принципе смысла ручку менять нет.

[Sergeykld]

Все сделал.

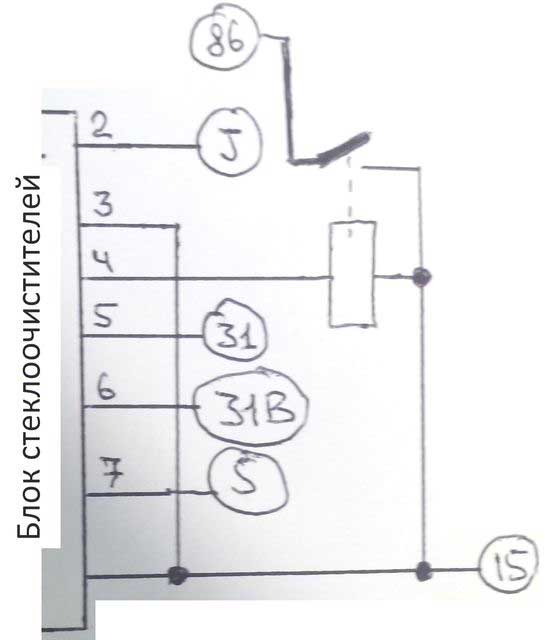

Решение для моего случая (с учетом особенности первых четырех контактов) приведен схематично на фотке.
В интервальном режиме замкнуты контакты 2 и 3 между собой, в режиме омывайки 4 замкнут на массу.
В кружечке как можно догадаться контакты реле. Пришлось использовать одно обычное реле (было под рукой) чтобы инвертировать сигнал подаваемый на омывайку для реле дворников.
Как и ранее необходимо разрезать дорожку соединяющую 6 и 7 контакты.

Добавлено спустя 4 минуты 49 секунд:

Судя по всему на машине интервальном режима просто не было, а также дворники не работали в режиме омывайки.

[NiklG]

День добрый.

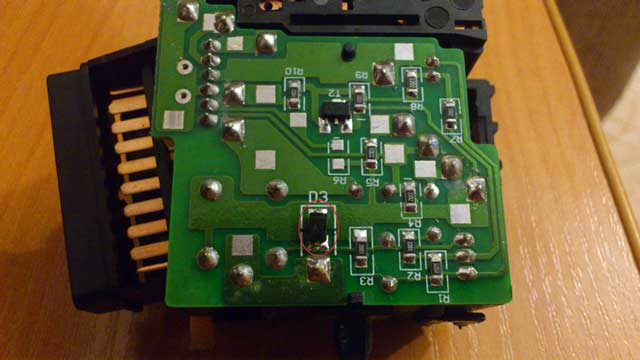

Решил себе тоже установить реле для регулировки, но сняв переключатель обнаружил, что у меня плата немного другая чем у энцеФАЛОграфа. Присутствует деталь похожая на диод. На фото выделена красным.
Не подскажете, не повлияет ли установка реле на дальнейшую работу дворников?

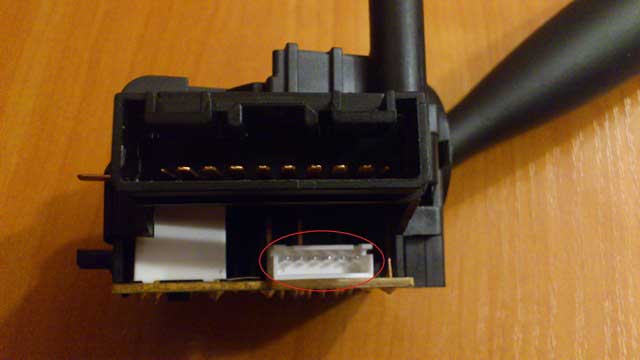

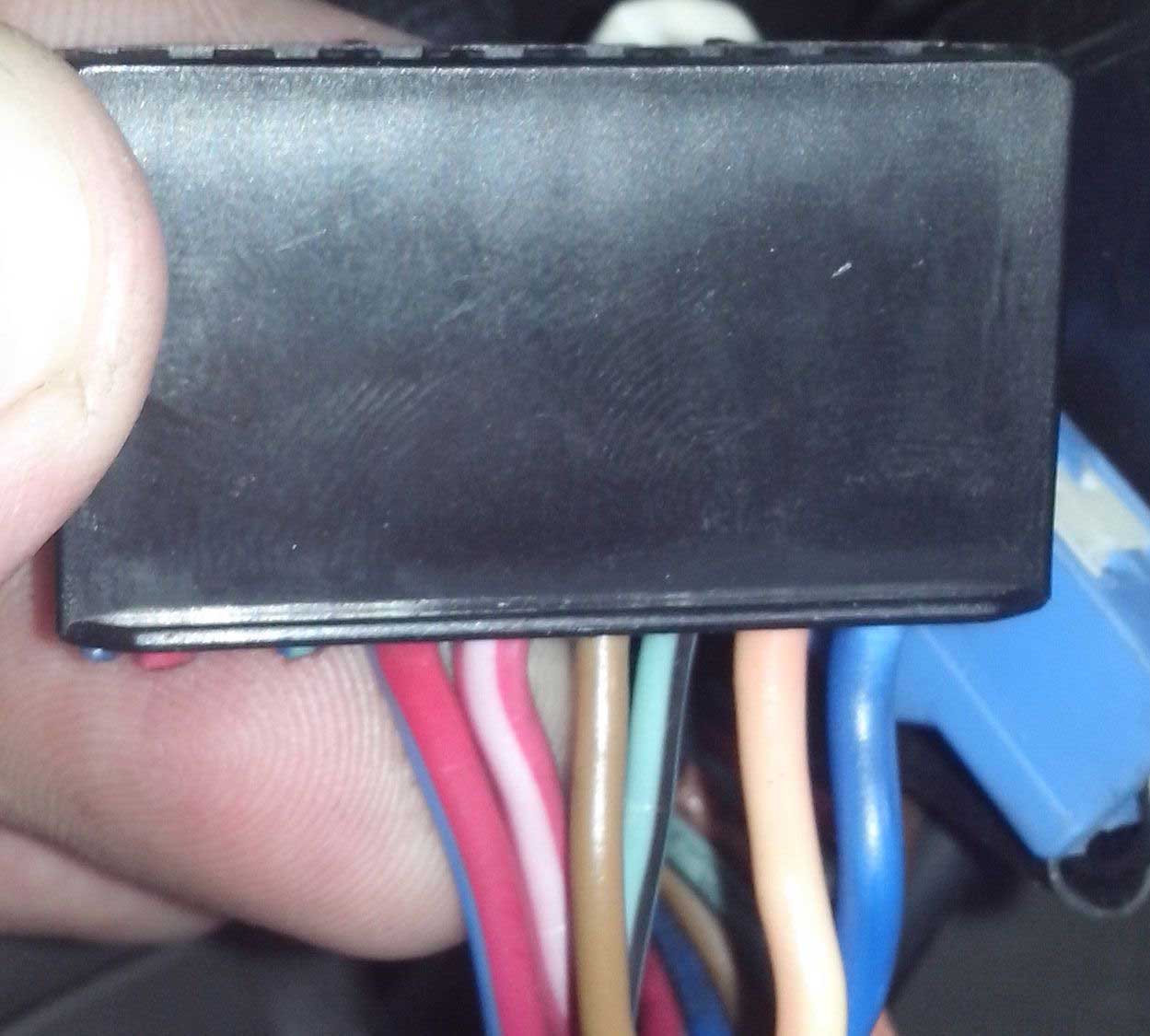

И еще на переключателе имеется не подключенный разъем фото 2. и в рулевой колонке не видно похожих разъемов. Для чего интересно он?

[Dumon76]

NiklG
Есть два варианта, что бы диод не влиял на работу схемы:
а) Выпаять его
б) Сделать резку у верхнего вывода диода не слева, а справа, (на фото синим).
Про разъём не скажу, у меня тоже не задействован.

[Beard 517 rus]

[NiklG]
